Отопительные системы в автомобилях зачастую выходят из строя именно зимой. В этот период печка эксплуатируется значительно чаще, а значит, проявляются все слабые стороны этого устройства. Часто выходит из строя блок управления печкой ВАЗ-2110, а также другие элементы системы. Сегодня мы уделим этому узлу отдельное внимание.

Конструкция отопительной системы ВАЗ-2110

Она включает в себя три основных узла. Это блок управления печкой ВАЗ-2110, система воздуховодов, отопительный блок. Печка управляется посредством электронного блока. Он состоит из ручек, при помощи которых водитель выставляет необходимую температуру и интенсивность работы вентилятора. блок управления печкой ваз 2110 Также блок включает в себя температурный датчик. Что касается последнего, то он необходим для автоматического запуска печки, когда температура в салоне автомобиля понижается более чем на два градуса ниже установленной. Датчик оснащен небольшим вентилятором. Если перемещать ручку на контроллере в позицию А, тогда в отопительном блоке запускается небольшой электромотор, который управляет заслонкой. Сам датчик температуры в ВАЗ-2110 можно обнаружить на потолке, возле лампы освещения.

Еще один важный узел системы отопления – это воздуховоды. Они проходят непосредственно от самой печки, а у каждого канала своя отдельная функция. Так, центральные каналы предназначены для вентиляции салона.

Воздухораспределитель ответственен за подачу в салон прохладного воздуха для вентиляции или теплого – для отопления. Два других воздуховода предназначены для обогрева салона на заднем ряду. Остальные тоже предназначены для вентиляции. Два боковых канала обогревают зеркала и частично салон. Для обогрева ног водителя используются отдельные сопла.

Блок, ответственный за температуру

Центральный узел в системе печки – это отопительный блок. Главная его функция – непосредственно нагрев салона. Устроен этот блок следующим образом. Электрический двигатель с лопастями вентилятора нагнетает горячий воздух, три заслонки выполняют функцию рециркуляции и перекрытия/открытия каналов. Также имеется радиатор отопителя. На современных системах нового поколения теплообменники не оснащаются краном. блок управления цена Поэтому радиатор всегда нагрет, независимо от времени года. Производитель заявляет, что так получилось решить проблему с постоянными протеканиями крана. Кроме того, значительно ускоряется нагрев салона. Летом приточная вентиляция идет вне радиатора.

Типичные неисправности

Летом очень сложно обнаружить проблемы в работе печки. Она по своему назначению практически не используется. Когда приходит зима, вопрос эффективности отопительной системы более актуален. Рассмотрим типичные неисправности, с которыми чаще всего сталкиваются владельцы ВАЗ-2110. В случае серьезных проблем эффективным решением может быть только замена печки ВАЗ-2110.

Недостаток охлаждающей жидкости

Если механизм работает недостаточно эффективно, первым делом проверяют количество охлаждающей жидкости. как снять блок управления печкой на ваз 2110Смотрят расширительный бачок: на нем есть советующие отметки, а на блоке системы – индикатор. Если жидкости мало, следует ее долить. Иногда даже после долива уровень ОЖ падает. Это может говорить о наличии протечек.

Модернизация заслонки на ВАЗ-2110

Неисправности с работой заслонки часто приводят к тому, что салон обогревается очень плохо и медленно. Виной всему блок управления печкой ВАЗ-2110. В контроллере возникают сбои. Устройство не подает команду на выдвижение заслонки. В этом случае рекомендуется проверить датчик температуры. Ручку контроллера устанавливают в крайнее положение и затем несколько раз выкручивают из левого положения в правое. Температуру воздушных потоков необходимо проверять рукой. Таким способом проверяется рабочее состояние датчика в одном из крайних положений ручки. Если поток воздуха меняет температуру при крайнем положении ручки, тогда датчик необходимо заменить. Если нагрев не меняется, причину ищут в других местах.

Проблемы с работой вентилятора

Об этом сообщит шум или сильный визг в процессе движения авто. Сначала нужно выяснить, в чем причина поломки вентилятора. В некоторых случаях отпадает нижняя часть на корпусе отопителя. Тогда на место устанавливают крючки, которые служат креплением. сколько можно регулировать блок управления печкой сауо ваз 21102 Однако чаще можно видеть сломанные выступы на корпусе блока отопителя. Здесь необходима замена корпуса. Еще одна причина – неравномерные коэффициенты расширения вала, если вентилятор сильно изношен. В этом случае специалисты рекомендуют выполнить замену мотора печки или его втулки. Иногда вентилятор шумит из-за шайб, с помощью которых устраняют осевые люфты. Элемент нужно снять и почистить. Шайбу заменить на фторопластовую, затем все хорошо смазать.

Если печка не работает на первой скорости

Каждая скорость вентилятора (кроме последней) подсоединена через отдельный резистор отопителя. замена печки ваз Он расположен не на контроллере, а под жабо. Одна из причин невозможности работы на первой скорости – это неисправность резистора. Если не работает вторая скорость, то причина такая же. Но неисправности могут быть и из-за дефектов контактов на плате. Часто из-за высоких температур плата сильно нагревается. Как следствие, отходят контакты. Необходимо тщательно проверить всю плату. Более тщательно смотрят там, где подается питание.

Не работает третья скорость

Если третья скорость вентилятора последняя (такое есть на старых блоках), то она подключена без резистора. Неполадки могут заключаться в контактах САУО. Ниже мы поговорим более подробно о нем.

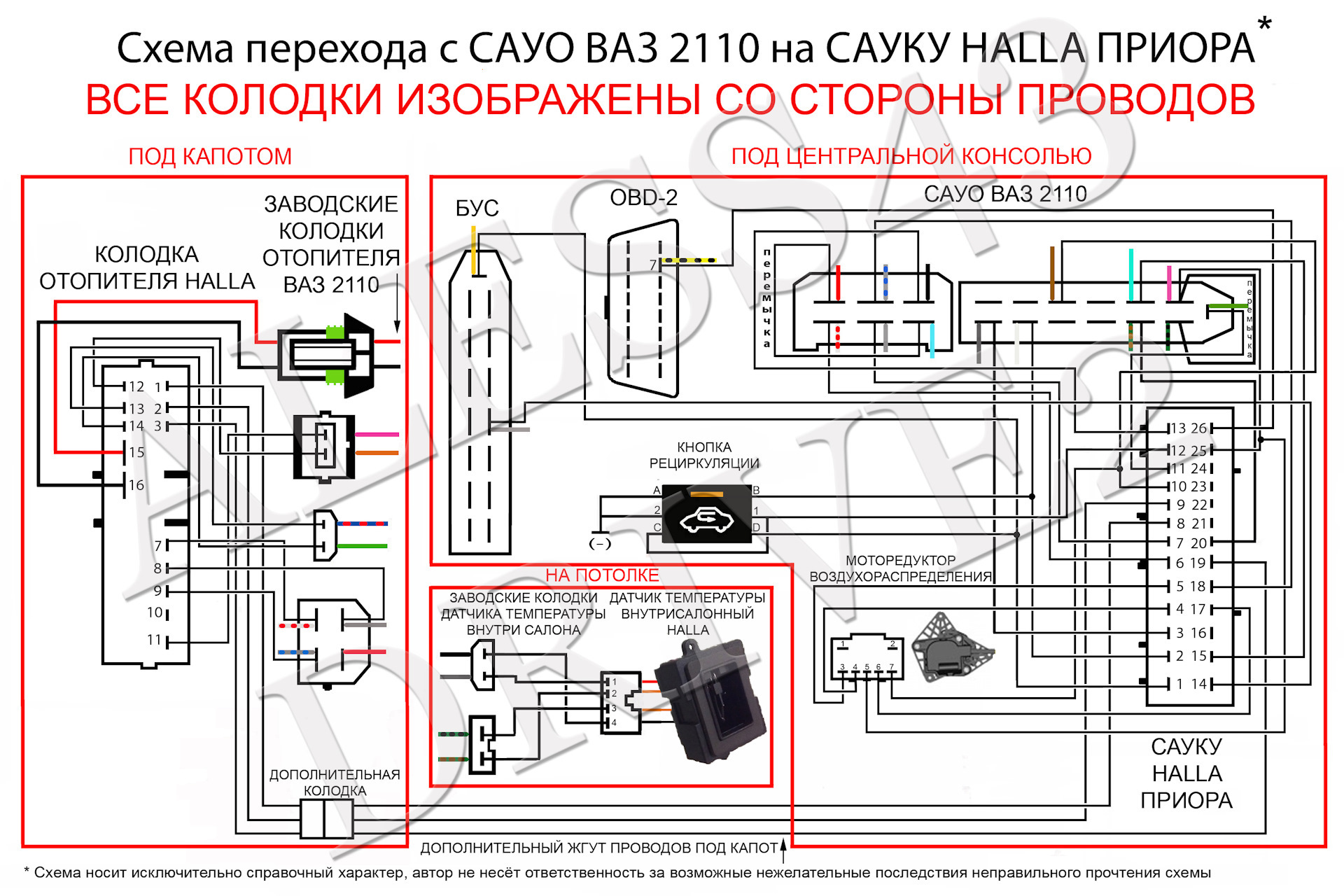

Замена САУО

Ремонту блоки управления не подлежат – их просто меняют на новые. Но прежде нужно убедиться, что причина именно в этом механизме. Вместо сломанного устанавливают исправный блок управления. Цена его составляет около 1500 рублей. Демонтируется элемент очень просто: достаточно снять кнопки, установленные рядом. И затем уже можно вытащить устройство. Ручки выставляются в нулевые положения и затем снимаются. как вытащить блок управления печкой на ваз 2110 Затем отщелкиваются стекло и передняя крышка. Перед тем как снять блок управления печкой на ВАЗ-2110, выкручивают два винта спереди и один сзади. Затем плату можно вытянуть из корпуса и тщательно осмотреть на предмет ее целостности. Если есть повреждения дорожек платы, их необходимо восстановить. Последующая сборка выполняется в обратном порядке. Если не регулируется температура на блоке управления, тогда следует осмотреть всю плату. Там обязательно будут дефекты. Но перед тем как вытащить блок управления печкой на ВАЗ-2110, необходимо проверить блок предохранителей. Возможно, там плохой контакт.

Настройка температуры воздуха из отопителя

Выставить нужную температуру в салоне можно при помощи регулировочной ручки. Но для более точного результата и настройки в блоке имеется специальный винт. Для проверки точности регулировки температуры, закрывают все двери и окна. Размещают контрольный термометр в районе датчика. блок управления печкой ваз 2110 нового образца Затем элемент устанавливается в автоматический режим, а нагрев смотрят по градуснику. Сколько можно регулировать блок управления печкой САУО ВАЗ-21102 по времени? Процедура занимает не более получаса. Если через 15 минут фактические показатели температуры не будут соответствовать установленной, тогда блок снимают. Поворачивают по часовой стрелке регулировочный винт. Если вращать винт по часовой стрелке, то температура будет увеличиваться, если против – уменьшаться. Затем устанавливают элемент на место и проверяют правильность его работы. Что касается возможности ремонта неисправностей, то блок управления печкой ВАЗ-2110 нового образца ремонту не поддается (впрочем, как и старого). При серьезных неисправностях его меняют целиком. Тем более что стоимость невелика.

Итак, мы выяснили, почему не работает печка и как решить эту проблему.
