Планом фундамента называют разрез здания горизонтальной плоскостью на уровне обреза фундамента. На этом плане показывают конфигурацию фундаментов под несущие стены, отдельно стоящие столбы и колонны, технологическое оборудование и т.п. Планы фундаментов могут быть вычерчены в масштабе 1:100, 1:200, 1:400.

Выполнять план фундаментов начинают с нанесения разбивочных осей. У отдельно стоящих столбов и колонн пересечение осей должно быть обязательно сохранено на контуре столба.

Строительное черчение

Чаще всего контуры фундаментов обводят линиями толщиной 0,5—0,8 мм. На плане показывают конфигурацию подошвы фундаментов, подбетонок под фундаменты, уступы для перехода от одной глубины заложения к другой и их размеры, а также фундаментные балки, марки сборных элементов и монолитные участки. Кроме того, на плане фундаментов изображают отверстия для инженерных коммуникаций с привязкой их к осям и отметкой низа отверстия (рис. 10.4.1). В некоторых случаях на плане фундаментов указывают только порядковый номер отверстия (см. рис. 10.4.1), а размеры и отметки приводят в экспликации (рис. 10.4.2). Глубину заложения фундаментов на плане обозначают геодезической отметкой. Геодезические отметки употребляют для обозначения глубины заложения каждого уступа. Если глубина заложения фундамента одинакова, отметку подошвы приводят в примечании, а на плане фундаментов указывают только отметки элементов, имеющих другую глубину заложения.

На чертежи, по которым ведется конкретное строительство, наносят привязку точек пересечения разбивочных осей здания в двух противоположных углах к строительной координатной сетке генерального плана, угловые отметки (планировочные и натурные) и абсолютное значение нулевой отметки (см. рис. 10.4.1).

Уступы и отверстия показывают линиями невидимого контура. Иногда контуры отверстий затушевывают. За габаритом плана фундаментов, при необходимости, могут быть изображены элементы плана в большом масштабе.

На плане указывают ширину обреза и подошвы фундамента с привязкой к осям.

У фундаментов из отдельно стоящих столбов показывают длину и ширину тела фундамента на высоте каждого уступа с привязкой этих размеров к осям.

За габаритом плана наносят размеры между разбивочными осями и крайними осями стен и колонн.

Для полного выявления конструкции фундамента дают поперечные сечения. След секущей плоскости наносят на плане в виде разомкнутых штрихов со стрелками.

Сечения фундаментов изображают в масштабе 1:50, 1:25, 1:20. Они могут быть расположены на отдельном листе.

При небольших размерах чертежа допускается размещение их на одном листе вместе с планом фундаментов (рис, 10.4,3а—в).

На сечении изображают контуры фундамента, низа стены или цоколя, а также пол помещения, поверхность земли и гидроизоляцию, При вычерчивании сечения фундаментов наружных стен дают изображение отмостки.

На сечении проставляют размеры уступов, отдельных элементов фундаментов, ширину подошвы и обреза фундамента, а также толщину стены с привязкой к осям. На сечениях рекомендуется изображать марку оси. Кроме размеров, на сечениях ставят следующие отметки: 0,000 (уровень пола первого этажа), обреза, подошвы фундамента, уровень поверхности земли. Отметки желательно размещать на одной линии. Полочку отметки рекомендуется повернуть в сторону от сечения.

Чертежи планов фундаментов сопровождают примечаниями, характеризующими конструкцию фундамента, подготовку поверхности основания, устройство гидроизоляции и т.п.

Строительное черчение

Приводят также таблицу нормативных нагрузок на фундаменты и сводную спецификацию железобетонных, бетонных и металлических элементов, расположенных ниже пола первого этажа.

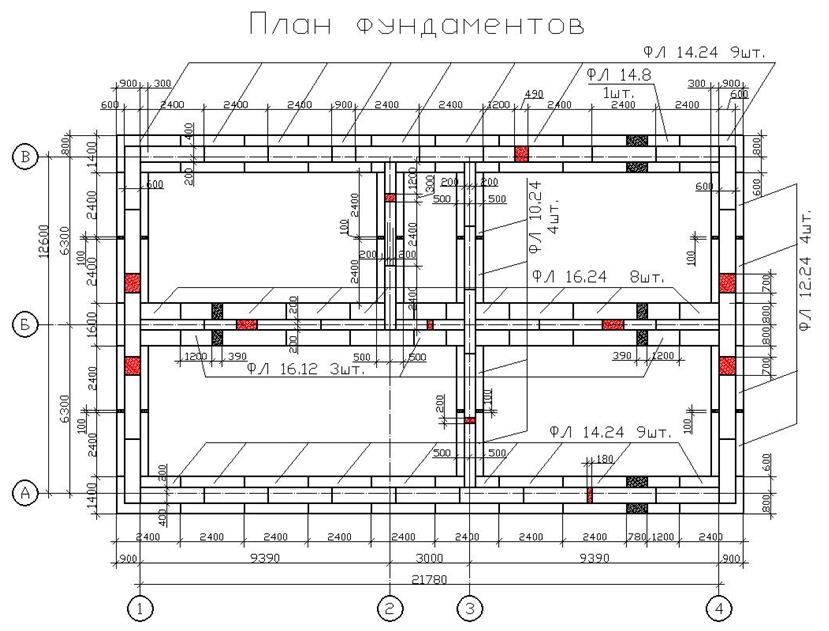

При выполнении фундаментов из сборных блоков вычерчивают их монтажный план и развертку.

На этих планах обязательно должны быть указаны расположения блоков и, если есть, то и монолитные участки (см. рис. 10.4.3). На сечениях также могут обозначаться марки блоков и их размеры.
