Компания ПромЭлектроСервис НКУ производит щиты АВР на токи от 16 до 6300А на 2,3,4 ввода на базе отечественного и импортного оборудования.  Пришлите нам запрос и Вы будете приятно удивлены нашим сервисом, культурой сборки и ценами. Предоставляем полный комплект документов (паспорт, руководство по эксплуатации, комплект схем, сертификат соответствия) Актуальная цена шкафов АВР представлена в нашем прайс-листе. Если вам необходим нестандартный шкаф АВР заполните наш опросный лист и пришлите запрос на

предназначены для питания нагрузки от двух, трех (и более) источников напряжения, с возможностью автоматической (либо ручной) перекоммутации электропитания нагрузки на одну из резервных линий (в т.ч. дизель-генератор) при исчезновении напряжения на основном вводе, перегрузках, коротких замыканиях и перекосе фаз. После восстановления напряжения, устройство работает по заданному алгоритму. Использование электрощитов автоматического подключения резерва позволяет повысить надежность системы электроснабжения и защитить технологическое оборудование от перегрузок.

Мы производим щиты АВР на базе контакторов и автоматических выключателей с моторным приводом и тиристоров. При сборке щитов АВР, ЩАП, ЯАВР на номинальные токи до 250А мы используем комбинацию АВР на 2 контакторах, АВР на 3 контакторах, АВР на 4 контакторах. При производстве шкафов АВР, ШАВР на токи 250-6300А  - только автоматы с электроприводом. Такой подход позволяет обеспечить надежность и безопасность системы резервирования питания за приемлемую цену АВР.

Производство щитов АВР

Компания ПромЭлектроСервис является сертифицированным производителем шкафов автоматического ввода резерва АВР/ШАВР/ЩАП/ЯАВР/УАВР/АВРП.

Мы производим шкафы автоматического ввода резерва для всех 3 основных категорий надежности электроснабжения, включая особо важную I категорию. Наши шкафы АВР обеспечивают бесперебойное электроснабжение на Бованенковском месторождении (Ямал), компрессорной станции «Русская» (Краснодарский край), заводе Hyundai Motors (Санкт-Петербург), DATA-центре Orange Rus (Санкт-Петербург), отеле Новый Петергоф 4 (Санкт-Петербург) и др.

Одними из наших главных преимуществ при производстве щитов АВР является наличие типовых решений и большой опыт инженерного состава и монтажников. Только за 2016 год мы отгрузили, модернизировали, провели пусконаладку более 400 различных вариантов шкафов АВР, щитов управления генераторами, шкафов синхронизации ДГУ, ЩАП, ЯАВР, УАВР, АВРП.

Это позволяет добиться максимального качества, быстрых сроков сборки щитов АВР и минимальной цены на электрощит в сборе. Стандартный срок комплектации, производства щита АВР составляет 7 дней.

производство шкафов вру грщ авр

Наш сборочный цех по производству электрощитов (площадью более 500м2)

Основные типоисполнения щитов АВР/ШАВР/ЩАП/ЯАВР/УАВР/АВРП на токи 16-6300А, производства компании "ПромЭлектроСервис"

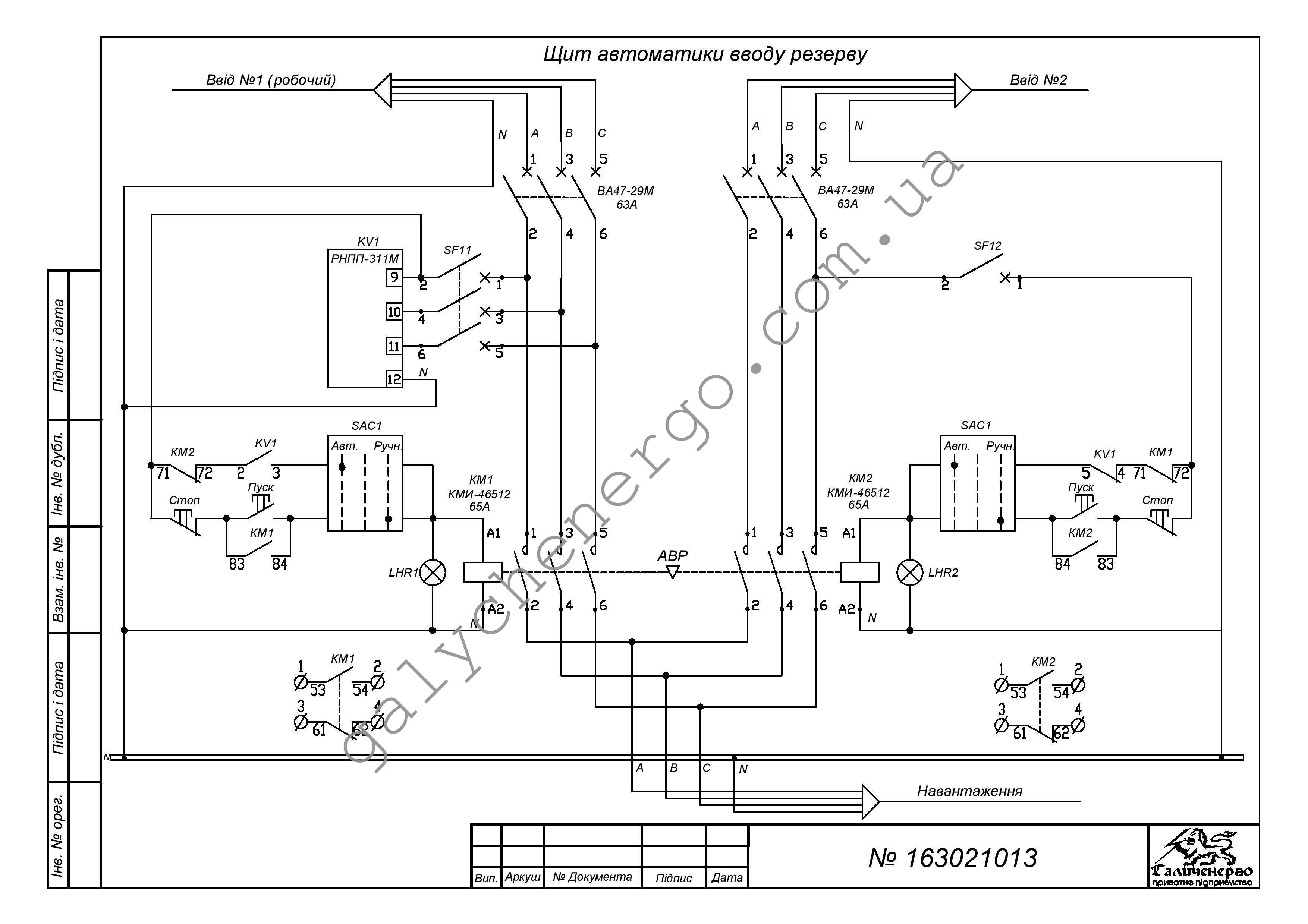

  • Щит АВР 2 ввода на контакторах на номинальные токи 16, 25А, 32А, 40А, 63А, 80А, 100А, 125А, 160А
  • Щит АВР 3 ввода на контакторах на номинальные токи 16, 25А, 32А, 40А, 63А, 80А, 100А, 125А, 160А
  • Щит АВР 2 ввода на автоматах с электроприводом на номинальные токи 250А, 400А, 630А, 800А, 1000А, 1250А, 1600А, 2500А, 3200А, 4000А, 5000А, 6300А
  • Шкаф АВР 3 ввода на автоматах с электроприводом на номинальные токи 250А, 400А, 630А, 800А, 1000А, 1250А, 1600А, 2500А, 3200А, 4000А, 5000А, 6300А
  • ЩАП 2 ввода 16А, 25А, 40А, 50А, 63А, 100А, 160А
  • Шкафы ШАВР
  • Щит управления дизель-генератором ДГУ с АВР
  • Щиты синхронизации ДГУ с АВР
  • Шкаф ВРУ с АВР
  • Щиты ГРЩ с АВР
  • Щиты РУНН 0,4кВ с АВР
  • Щит АВР с Секционированием (3 в 2, 2 в 2, 4 в 3 и др.)
АВР (2 ввода) на базе оборудования Schneider Electric (Франция), 25-250А



АВР (3 ввода) на базе оборудования Schneider Electric (Франция), 63-160А АВР на базе оборудования Hyundai (Корея), 400-1600А АВР на базе отечественного оборудования (Россия), 400-1600А Технические характеристики щитов АВР
  1. Количество вводов питания: 2,3,4 (более по запросу)
  2. Тип источников питания: Электросеть/Электросеть, Электросеть/ДГУ, ДГУ/ДГУ, Электросеть/ИБП и др.
  3. Номинальный ток АВР: 16А, 20А, 25А, 32А, 40А, 50А, 63А, 80А, 100А, 125А, 160А, 200А, 250А, 320А, 400А, 500А, 630А, 800А, 1000А, 1600А, 2000А, 2500А, 3200А, 4000А, 5000А, 6300А
  4. Режим работы АВР: Автоматический/Ручной (стандарт), Автоматический (ЩАП, ЯАВР)
  5. Тип блокировки вводов: механическая, электрическая
  6. Напряжение питания: 380/220В
  7. Защита по Umax/Umin,перекосу фаз: Да (по умолчанию)
  8. Производитель комплектующих: ABB, Schneider Electric, IEK, DEKraft, КЭАЗ, Контактор, Hyundai, LSIS, Legrand, Новатек Электро, Меандр
  9. Степень защиты корпуса: IP31, IP54, IP65
  10. Климатическое исполнение: УХЛ4, УХЛ1
Алгоритм работы щитов автоматического ввода резерва АВР

Электрощиты имеют несколько вариантов работы:

   1. Приоритет ввода №1

 Ввод №1 является приоритетным, при исчезновении напряжения на первом вводе, нагрузка запитывается от резервного ввода. После восстановления напряжения на первом вводе, питание нагрузки автоматически переключается на него.

   2. Без приоритета

Любой из вводов питания может быть назначен основным (рабочим). При исчезновении напряжения происходит автоматическое переключение питания на любой из действующих вводов.

Наши Шкафы АВР (ШАВР, УАВР, ЯАВР, АВРП) по умолчанию работают в 2 режимах: ручной/автоматический.

Автоматический режим - эксплуатация устройства осуществляется в автоматическом режиме согласно заданному алгоритму работы (как правило - это "приоритет первого ввода" либо "без приоритета")

Ручной режим - управление устройством (переключение между нагрузками) осуществляется с помощью кнопок ("пуск"/"стоп"), расположенных на панели управления.

АВР ручного возврата. В случае восстановления исходного напряжения обратное переключение производится только принудительно

Особенности шкафов автоматического включения резерва (стандартные решения) производимых компанией "ПромЭлектроСервис"

При создании шкафов автоматического включения резерва нами используются:

  1. Вводные автоматы производства ABB/Шнайдер Электрик до 63А и автоматы производства Hyundai, DEKraft от 80А до 6300А (или комплектация по проекту заказчика - изменение конечной стоимости щита).
  2. В качестве переключающих элементов в ящиках до 250А включительно используются контакторы с механической блокировкой серии LC1E производства Шнайдер Электрик. В ящиках автоматического включения резерва от 250А до 2500А коммутирование осуществляется с помощью включения/выключения вводных автоматов при помощи моторных приводов (Hyundai, ИЭК).
  3. Работа простых щитов АВР 2в1 построена на релейной схеме, при производстве используются реле CR-M (ABB), реле ZELIO RXM (Schneider Electric), реле Finder. При сборке сложных щитов АВР (АВР с секционированием, АВР 3 в 2, 4 в 3 и др.) мы используем программируемые реле ZELIO Logic и пишем под них программу для автоматической логики переключения.
  4. Подключение (если иное не оговорено заказчиком) осуществляется снизу на винтовые клеммы или расширительные полюса на вводных автоматах.
Щит АВР цена

Цена любого электрощита, в т.ч. шкафа АВР зависит от стоимости комплектующих и требований по наличию дополнительного оборудования (обогрев, вентиляция, распределительный блок, узел учета, повышенная степень защиты корпуса и др.). На сегодняшний день существует 3 уровня цен на комплектующие:

  • оборудование топ-уровня (самое дорогое): ABB, Schneider Electric, Legrand, Rittal, Siemens
  • оборудование среднеценового сегмента: Hyundai, CHINT, DKC, КЭАЗ, Контактор
  • комплектующие бюджетного сегмента: ИЭК, DEKraft, EKF

У всех топовых производителей есть свои "бюджетные" линейки оборудования, которые рассчитаны на развивающиеся рынки. К примеру, это контакторы серии LC1E, автоматы SACE Formula, EZC (EasyPact) и др. По соотношению цена-качество они идеально подходят для решения повседневных задач и делают цену щита АВР максимально комфортной. При необходимости цена на щит АВР может быть пересчитана на комплектующих любого производителя. Это займет всего несколько часов.

Чтобы купить и заказать шкаф ввода резерва в нашей компании ООО "ПромЭлектроСервис"

Вам необходимо сообщить нам следующую информацию:

  1. Номинальный ток вводов и количество линий.
  2. Как должен функционировать щит (алгоритм работы).
  3. Какие кабели будут подключаться к вводу / выводу Вашего электрощита.

Компания "Промэлектросервис" производит электрощиты как из импортных, так и из отечественных комплектующих в соответствии с ТУ 3430-001-74775811-2015, подтвержденным сертификатом соответствия ТС

Интерфейс лицевой панели и органы управления в шкафах АВР (на примере АВР 2 ввода с моторными приводами)

интерфейс щит ввода резерва авр

Основные понятия, необходимые для понимания принципа работы шкафов автоматического включения резерва
  1. Номинальный ток - за номинальный ток обычно принимается номинальный ток вводных автоматов.
  2. Количество вводов - количество независимых источников питания, от которых запитывается устройство автоматического включения резерва.
  3. Тип блокировки - тип защиты от одновременной запитывания вывода от нескольких вводов.
  4. Механическая блокировка - осуществляется с помощью дополнительных устройств, механически не допускающих одновременное включение коммутирующих элементов. Наиболее часто мех. блокировка в электрощитах автоматического включения резерва осуществляется с помощью контакторов, соединенных между собой блоком механической блокировки ("коромысло").
  5. Электрическая блокировка - защита осуществляется на основе алгоритма работы электрической схемы.
  6. Типы источников питания: питание от сети / питание от дизель-генераторной установки.

  В случае, если один или несколько источников питания запитываются от дизель генератора, в схему включаются "сухие контакты", для подачи команды на запуск дизельного генератора и реле времени. В этом случае автомат должен быть оснащен системой автозапуска.

Области применения системы автоматического ввода резерва

Системы АВР широко применяются в щитах ГРЩ, ВРУ, распределительных устройствах низкого напряжения РУНН в комплектных трансформаторных подстанциях КТП: КТП Сэндвич, КТП Киоск, Бетонных КТП.
