Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения. А оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

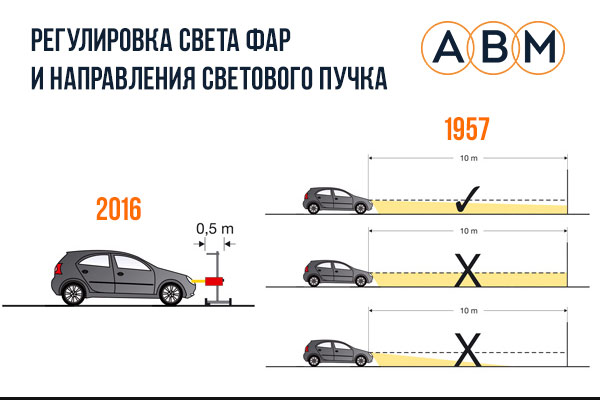

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей. Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

  1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
  2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
  3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
  4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
  5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
  6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Видео-инструкция по регулировке фар своими руками

Онлайн-экзамен ПДД РФ по билетам ГИБДД (категории «А», «В», «М» и подкатегорий «A1», «В1»).

Узнайте в режиме онлайн, когда можно будет садиться за руль после употребления спиртных напитков.

Онлайн-калькулятор транспортного налога и интерактивная таблица ставок по всем регионам РФ.

Сервис поможет визуально сравнить размеры шин и дисков автомобиля при их замене.

Источники: http://unit-car.com/tehnicheskoe-obsluzhivanie/73-regulirovka-far-svoimi-rukami.html

2 ≫

Фары головного освещения - это важнейший элемент авто, без которого его эксплуатация категорически запрещена. Сохранять их в оптимальном состоянии должен каждый владелец транспортного средства, т.к. они непосредственным образом влияют на безопасность дорожного движения. Чтобы ответить на вопрос, как отрегулировать фары самостоятельно (ближний или дальний свет), ознакомьтесь с нижеописанной инструкцией, в противном случае отдайте свой автомобиль для коррекции в сервисный центр.

Одним из показателей того, что вам необходима регулировка света фар, являются соответствующие сигналы со стороны авто встречного движения. Если водители стали часто сигналить вам без явных причин, значит пришло время обратить внимание на работу головного освещения. Кроме того, настроить фары придется в случае, если световое пятно освещает перед вами не дорогу, а пространство и бордюры. Проводить такую настройку желательно перед началом каждого сезона и после ремонта тех деталей, которые относятся к передней подвеске.

Прежде чем откорректировать и отрегулировать ближний свет фар, чтобы световой пучок был устремлен в нужном направлении, узнайте, как вообще должны работать эти приборы. Фары, которые отрегулированы грамотно и правильно должны светить так, чтобы горизонтальная линия их свечения совпала с предварительно нанесенной на стену горизонтальной чертой. То есть точка, где пучок света устраняется вверх, должен находиться на пересечении черт, которые отмечены на стене.

Будь то линзовые или ксеноновые лампы, они должны быть откорректированы так, чтобы во время езды у вас не возникало проблем с дальностью и точностью освещения. Если направление света будет некорректным, а обзор и видимость недостаточными, то это может привести к ДТП. Такой регулировочный процесс, как настройка фар автомобиля требует большой ответственности, и если вы не уверены в себе, то лучше обратитесь к мастеру. В сервисных центрах для этого есть специальные оптические стенды. Если регулировать свет авто вы решили самостоятельно, то ознакомьтесь с основными этапами:

  1. Выполнение разметки по определенным схемам на какой-либо стене.
  2. Осуществление разметки положения ламп.
  3. Произведение непосредственно самой настройки освещения.
Ближнего света

Отрегулировать направление и наклон пучка света, а также отражатель у ближних ламп ВАЗа, Газели и прочих машин несколько сложно, поэтому следуйте строго инструкции. При этом учтите, что правила регулировки таких приборов в России регламентированы ГОСТ 8769-75. Что касается самого процесса, то для начала установите машину в 5 метрах от стены. Если установлены ксеноновые лампы, то увеличьте расстояние до 10 м. Давление в шинах должно соответствовать параметрам, указанных в технических характеристиках авто. Затем:

  1. Откройте капот, посмотрите этикетку на корпусе фонаря. Там должно быть изображение в виде профиля фары, которая отклонена на определенный угол. Если наклейки нет, то возьмите данные из техдокументации машины.
  2. Нанесите на стену проекции центра вар, вертикальной оси транспортного средства. Можно воспользоваться мелом, клейкой лентой или лазерным уровнем.
  3. Отметки должны быть нанесены на том же расстоянии от земли, что расположены от нее и центры приборов. Соедините все точки линией, параллельной поверхности.
  4. Возьмите величину расстояния от стены до авто и умножьте ее на параметр уклона, который был указан на этикетке. К примеру, 500 (см)Х 0,01(один процент) = 5 см. Отступите на эту величину вниз от точек, которые спроектированы от центра ламп, поставьте новые отметки, после чего соедините линией.
  5. Включите ближний свет. Если левые края полукружий касаются нижней линии, а правые – верхней, то все в порядке, но если это не так, то откройте капот и отрегулируйте приборы при помощи винтов. Перемещайте лучи по вертикали и горизонтали, чтобы добиться результата.

Дальнего света

Ручная корректировка фар дальнего света может потребоваться только в случае, если приборы были установлены раздельно. Если лампы совмещенные, то настройку необходимо производить по ближнему свету. Что касается раздельных моделей, то процесс их регулировки тот же, что был описан в предыдущем разделе – начиная от обозначения соответствующих точек на стене и проведения параллельных разметок уже для этого вида фар.

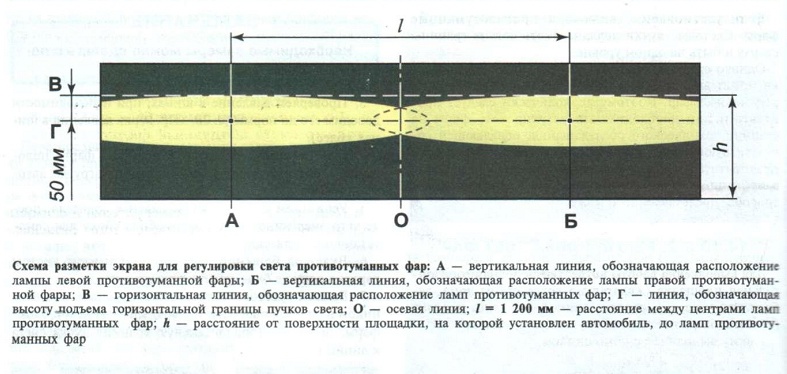

Противотуманные

Чтобы при движении держать руль уверенно, приступите к настройке «противотуманок». Их основное предназначение заключается в освещении дороги перед машиной на расстоянии 15 м и обочины. Как и в описанной инструкции отметьте проекционные точки середины этих ламп на стене, соедините параллельными полу линиями. Затем начертите вторую разметку, включите фары. Если верхний край обоих световых пятен будет касаться второй (нижней) линии, а их центры находиться друг от друга на 120 мм, то все нормально.

Чтобы решить задачу, как отрегулировать автомобильные фары, расположите ненагруженную машину на ровную горизонтальную площадку перед стеной/невысоким забором. Нанесите на своеобразный экран вертикальную линию «0», после чего проведите от нее еще две линии (симметричные) «Л» и «П» - они должны совпадать с центрами обеих фар. Для дальнейшего решения задачи, как отрегулировать обе фары, воспользуйтесь следующей схемой:

  1. Если вы выполнили предыдущие шаги, то нанесите на высоте, которая соответствует расстоянию центров ламп от земли, горизонтальную линию «1», а на 5 см ниже нее – вторую такую же.
  2. Закрывайте каждую лампу, проверяя расположение границы света относительно схемы на экране.
  3. Световая граница должна проходить по горизонтальной линии «2», а наклонные отрезки начинаться в точках «Е» на пересечении линии «2» с «Л» и «П».

Чтобы узнать, сколько стоит отрегулировать фары, ознакомьтесь с предложениями 3-4 и более сервисных центров, т.к. стоимость процесса может сильно разниться. Такой подход поможет сэкономить. Цена может складываться от опыта, профессионализма работников, местонахождения сервиса. Планируя сравнить цены в Москве, воспользуйтесь следующей таблицей:

Источники: http://sovets.net/14217-kak-otregulirovat-fary.html

3 ≫

Любому водителю известно, что комфортное управление автомобилем в темное время суток возможно только при условии правильной регулировки фар. Если регулировка угла наклона фар выполнена неверно или не выполнена вообще, то водители машин, едущих по встречной полосе, с большой долей вероятности будут ослеплены рассеянным световым потоком. В такой ситуации значительно возрастает вероятность лобового столкновения во время встречного разъезда автомобилей. Кроме того, снижение эффективности работы фар существенно уменьшает зону видимости, создавая потенциальную угрозу возникновения дорожно-транспортного происшествия.

Регулировка нужна после замены фары

В процессе езды по дорожному покрытию автомобиль неизбежно наезжает на различные неровности дороги. Вследствие этого через некоторое время заводская регулировка оптики сбивается и нуждается в корректировке.

Помимо этого, угол наклона фар обязательно должен регулироваться в случае возникновения одного из описанных ниже событий:

  • Установка новой фары, лампы или ее отражателя.
  • Монтаж противотуманных фар.
  • Возникновение ДТП, в результате которого была повреждена передняя часть кузова транспортного средства.
  • Установка новых элементов подвески или проведение работ, связанных с их ремонтом.
  • Замена дисков или резины.

С помощью профессионального оборудования

Конечно, процедуру регулировки направления светового пучка лучше всего производить на СТО. Недостаток этого метода в том, что за регулировку фар, как и за любую другую услугу, которую оказывают СТО, нужно будет заплатить определенную сумму денег. Не следует забывать и о существенном преимуществе метода. Оно заключается в том, что станции технического обслуживания в своем распоряжении имеют профессиональное оборудование и стенды. Благодаря такой регулировке световой поток, который создают фары вашей машины, будет правильно распределен по проезжей части и по краям обочины.

Для экономии семейного бюджета осуществить данную процедуру можно самостоятельно. Ниже описаны действия, которые надо выполнить в этом случае.

Оптика должна быть чистой и без дефектов

Подготовка автомобиля. Для правильной настройки фар автомобиль должен пройти обязательную предварительную подготовку, состоящую из нескольких простых действий. Обтекатели головной оптики следует очистить от мусора и пыли, после чего их нужно протереть сухой тряпкой. На поверхности линз и отражателей не должно быть дефектов, которые могут препятствовать правильному формированию светового потока. Все шины должны иметь одинаковый размер и давление, соответствующее рекомендациям завода-изготовителя, указанным в руководстве по эксплуатации автомобиля. Топливный бак необходимо заполнить топливной смесью как минимум на 50%. Автомобиль нужно загрузить таким образом, чтобы его вес соответствовал весу, при котором осуществляется его ежедневная эксплуатация. При этом необходимо следить за тем, чтобы на какой-либо оси не образовался перегруз.

Подготовка площадки. Для того чтобы процедура регулировки фар была проведена правильно, транспортное средство должно стоять на ровной горизонтальной площадке. Для обеспечения дополнительной фиксации под колеса автомобиля рекомендуется установить противооткатные упоры.

Схема регулировки

Подготовка контрольного экрана. В качестве стенда, на котором будет начерчена схема регулировки фар автомобиля, проще всего использовать ровную стену, однако в случае необходимости ее можно заменить гаражными воротами или листом фанеры.

Процесс составления схемы выглядит следующим образом:

  • Транспортное средство вплотную подгоняется к стене.
  • Отмечается точка, соответствующая центру транспортного средства.
  • Две другие точки наносятся таким образом, чтобы они соответствовали центральной оси ламп головной оптики.
  • Автомобиль отгоняется от стены на расстояние 5–7,5 метров (в зависимости от марки автомобиля).
  • Через три заданные точки проводятся вертикальные линии «А», «О», «В».
  • Чертится горизонтальная линия «1», которая должна проходить через вышеозначенные контрольные метки.
  • Горизонтальная линия «2» располагается ниже первой на расстоянии от 5 до 7,5 см. (в зависимости от марки машины).
  • Точки «Е» указывают место пересечения прямых «В» и «А» с прямой «2».

Регулировка фар. Процедура регулировки фар состоит из нескольких простых действий, выполнение которых не займет много времени даже у человека, впервые этим занимающегося.

Ближний и дальний свет

  1. Включается ближний свет.
  2. Одна из фар прикрывается куском плотной материи или любым другим подходящим материалом.
  3. При помощи регулировочных винтов, которые чаще всего расположены на внутренней поверхности фар, световой пучок корректируется таким образом, чтобы центральная точка его верхней границы совпадала с точками «Е» на построенной схеме. Из этих же точек должен выходить и наклонный луч, который отвечает за освещение правой обочины.
  4. Регулировка второй фары осуществляется также.

Регулировочные винты

Как видно, самостоятельная регулировка фар является несложным процессом, не занимающим много времени и не требующим специального оборудования.

Если данная статья не ответила на все интересующие вас вопросы, то смотрите видео, в котором детально показана регулировка фар.

Принцип регулировки фар показан в видеоматериале:
