Трансформаторы Схемы соединения обмоток Схемы соединения обмоток Раздел: Трансформаторы /  Дата: 22 августа, 2017 в 12:06 /  Просмотров: 2974

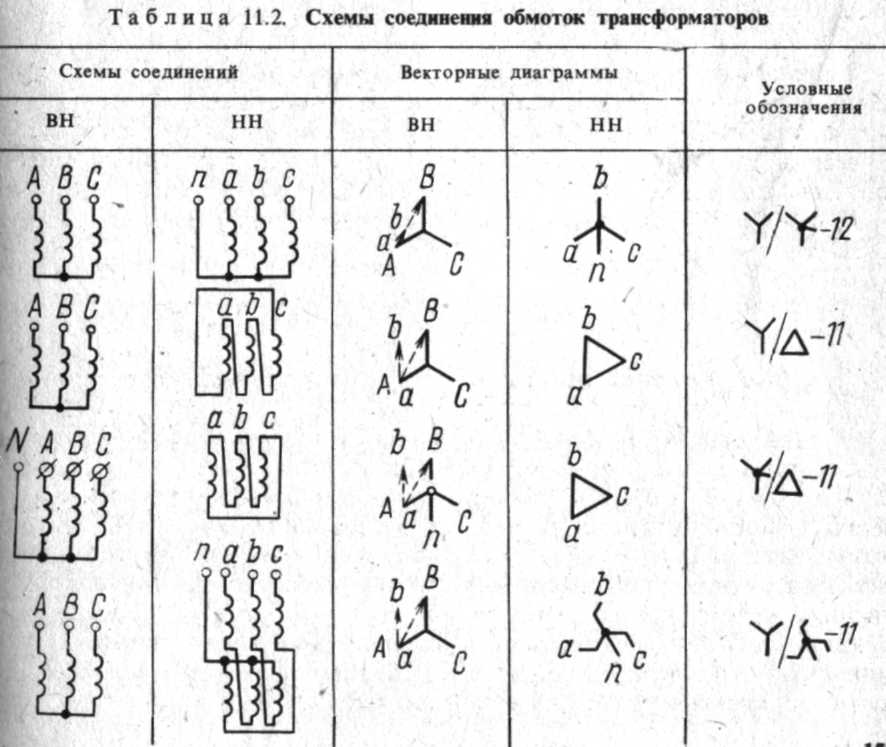

В соответствии с ГОСТ  силовые трансформаторы 10(6)/0,4 кВ мощностью от 25 до 250 кВА могут изготавливаться со следующими схемами соединения обмоток:

 «звезда/звезда» — Y/Yн-0;
 «треугольник-звезда» — D/Yн-11;
 «звезда-зигзаг» — Y/Zн-11.
Принципиальное отличие технических характеристик трансформаторов с различными схемами соединений обмоток заключается в разной реакции на несимметричные токи, содержащие составляющую нулевой последовательности. Это прежде всего однофазные сквозные короткие замыкания, а также рабочие режимы с неравномерной загрузкой фаз.
Как известно, силовые трансформаторы 6(10)/0,4 кВ имеют трехстержневой стальной сердечник, на каждом стержне которого располагаются первичная и вторичная обмотки соответствующей фазы — А, В и С. Магнитные потоки трех фаз в симметричных режимах работы циркулируют в стальном сердечнике трансформатора и за его пределы не выходят.
Что происходит при нарушении симметрии с преобладанием нагрузки одной из фаз на стороне 0,4 кВ? Такие режимы работы исследуются с использованием теории симметричных составляющих [2]. Согласно этой теории любой несимметричный режим работы трехфазной сети представляется в виде геометрической суммы трех симметричных составляющих тока и напряжения: это составляющие прямой, обратной и нулевой последовательностей.
Рассмотрим режим максимальной однофазной несимметрии — режим однофазного короткого замыкания (ОКЗ) на стороне 0,4 кВ трансформатора со схемой соединения обмоток D/Yн.
Картинка токов симметричных составляющих в обмотках в этом режиме представлена на рис. 1. В неповрежденных фазах на стороне 0,4 кВ геометрическая сумма трех симметричных составляющих тока равна нулю (рабочей нагрузкой фаз пренебрегаем), а в поврежденной фазе эта сумма максимальна и равна току ОКЗ.

  У/УН-0: обмотка ВН соединена в звезду, обмотка НН – в звезду в выведенной
     нейтралью; группа 0;

 Д/УН-11: обмотка ВН соединена в треугольник, обмотка НН – в звезду с
     выведенной нейтралью; группа 11.

 У/ZН-11: обмотка ВН соединена в звезду, обмотка НН- в зигзаг с выведенной
     нейтралью; группа 11;

ауаии

Для трансформаторов малой мощности (от 25 до 250 кВА), защищаемых предохранителями со стороны ВН, безусловное преимущество имеет схема соединения обмоток Y/Zн-11. Несколько меньший эффект дает схема D/Yн-11. Схему Y/Yн-0 для таких трансформаторов применять не следует.
Схема соединения обмоток трансформаторов Y/Yн-0 может применяться в сравнительно редких случаях для более мощных трансформаторов при необходимости ограничения тока однофазного КЗ с целью повышения устойчивости коммутационной аппаратуры.
Предприятиям-изготовителям силовых трансформаторов следует в обязательном порядке производить замеры их сопротивлений нулевой последовательности.
