В нашей стране особую популярность и широкое распространение получил двигатель ЗМЗ 409. Этим мотором комплектовали автомобили УАЗ «Патриот». Также двигатель ставился на «Соболи» и «Газели».

История завода

История Заволжского моторного завода насчитывает вот уже 45 лет. В 1958 году ЗМЗ, на котором производили преимущественно запчасти и литье из алюминиевых сплавов, в небольшом поселке переформировался в моторный завод. Здесь производили силовые агрегаты для Горьковского, Ульяновского, а также Московского автомобильных предприятий.409 двигатель

Первый двигатель, который был собран на нем - это ГАЗ 21 для Волжского автозавода. Моторный завод постоянно наращивал свои возможности и мощность. Постоянно совершенствовалось оборудование, цеха, технологии производства. Особо уделяли на заводе по производству двигателей внимание литейному участку.

В 80-х на этом заводе спроектировали первый 4-цилиндровый и 16-клапанный бензиновый мотор. Его объем составлял 2,3 литра, а работу ДВС контролировал микроконтроллер, который отвечал за систему впрыска и зажигания. Этот двигатель получил название ЗМЗ 4062.

Мотор ЗМЗ 409

На конвейер данный мотор поставили в 1996-м году. Сегодня на базе этого ДВС выпускается несколько агрегатов с объемом от 2,3 до 2,7 л. Это установки моделей 406 и 405. Сюда входил и 409 двигатель. Данный мотор преимущественно устанавливался на новые и современные отечественные автомобили УАЗ и ГАЗ. Все поколение этих силовых установок снабжено нейтрализатором газов и производится полностью в соответствии со стандартами ЕВРО-2.

За несколько лет производства двигатели несколько раз подвергались серьезным изменениям и доработкам. В 2003 году была изменена конструкция распределительных валов. На замену башмакам натяжителей, изготовленных из пластика, пришли звездочки, которые позволили избавится от проблемы выхода из строя гидравлических толкателей вследствие засорения моторного масла продуктами износа пластика.

Затем, вместе с тем, что завод перешел на импортные комплектующие для особо важных узлов моторов, руководство задумало еще более серьезные модификации своей продукции. Систему распределительных валов заменили упрощенным узлом. Это сразу отразилось на надежности. Было проделано также много других модернизаций.

Сегодня Заволжский моторный завод - это передовое отечественное предприятие. Продукция, которую выпускают здесь, имеет высокие характеристики и качество.

Технические характеристики ДВС ЗМЗ 409

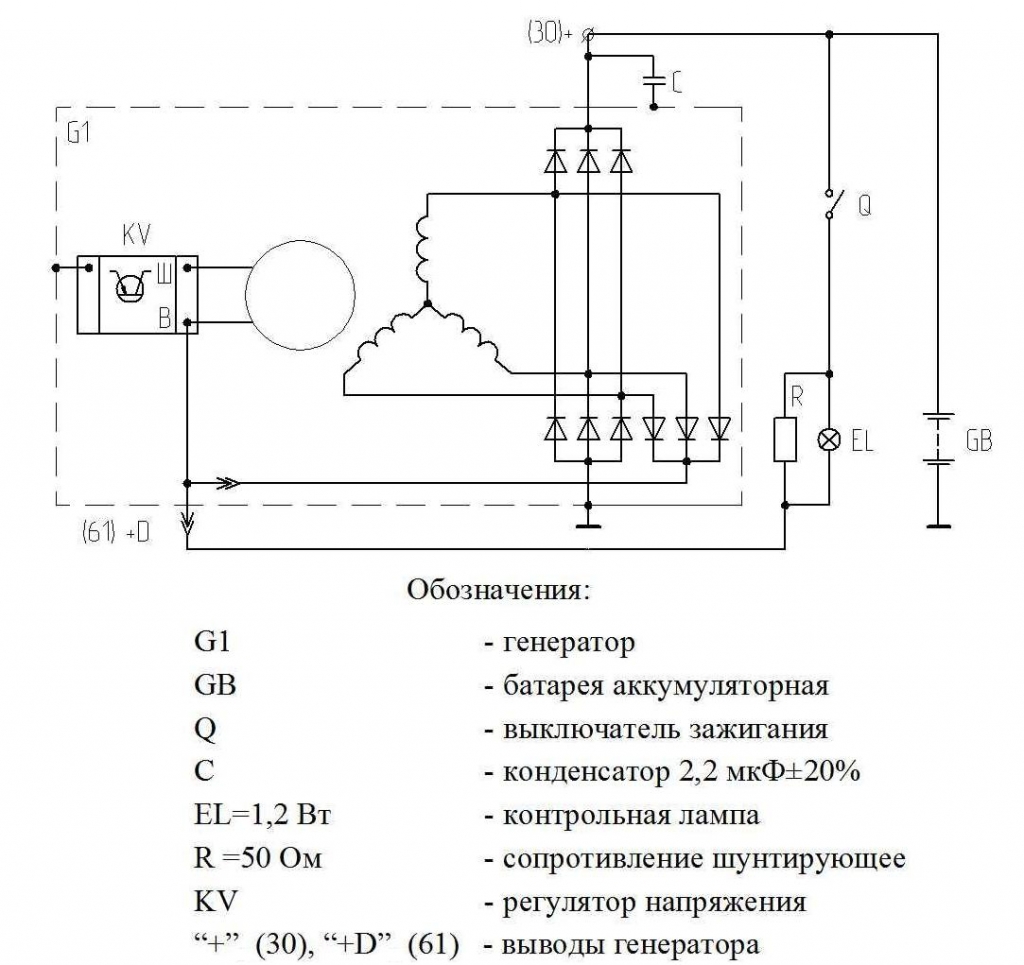

409 двигатель представляет собой 4-х цилиндровый, рядный мотор, который управляет при помощи микропроцессоров. Рабочий объем агрегата составляет 2,6 л, степень сжатия -9. Порядок работы цилиндров организован по схеме 1-3-4-2, коленчатый вал вращается в правую сторону. Максимальные показатели крутящего момента составляют 230 кг-см при оборотах в 3900 об/мин. Масса мотора составляет 190 кг. Система питания этого двигателя представляет собой впрыск топлива в трубу. Система вентиляции, которая применена в этом силовом агрегате, закрытая, принудительного действия, работающая благодаря разрежению в выпускной системе. Система смазки также принудительная, комбинированная, с разбрызгиванием. Система охлаждения представлена в виде жидкостной, принудительной и закрытой. Электрическая часть представлена в виде однопроводной системы.

Конструкция мотора

Рассмотрим конструкцию и основные узлы мотора ЗМЗ 409. Сперва про блок цилиндров. Основным материалом для этого узла послужил серый чугун. Между цилиндрами инженеры сделали специальные каналы, по которым циркулирует охлаждающая жидкость. Моноблочная конструкция уже имеет все необходимое и все отверстия для закрепления навесного оборудования и смазочные каналы. Нижняя часть этого узла оснащена опорами для коренных подшипников для монтажа коленчатого вала. Крышки этих подшипников не поддаются замене.двигатель змз 409

Головка блока цилиндра изготовлена в виде литой детали из алюминия. ГБЦ оснащена впускными и выпускным клапанами. Каждый из цилиндров оснащен двумя клапанами. Справа располагаются впускные, а слева выпускные клапаны. Гидротолкатели позволили избавится от процесса ручной регулировки зазоров. Теперь зазоры кулачков регулируются в автоматическом режиме.

Поршни также изготовлены из алюминия. Эти детали обладают терморегулирующими вставками. Юбка изготовлена по бочкообразному профилю, а также оснащена специальным микрорельефом, который позволяет значительно улучшить приработку, а также значительно снизить потери трения.

Дно каждого поршня имеет по черные канавки, которые сделаны для того, чтобы максимально предотвратить возможные удары поршня о днище тарелок клапанов при возможных нарушениях работы.

Поршневые кольца монтируются по три на каждый из поршней. На двигатель 409 технические характеристики предусматривают два компрессионных и одно маслосъемное кольцо. Что касается наружной поверхности компрессионного кольца, то она покрывается слоем специального пористого хрома. Нижнее кольцо покрыто оловом, а вся остальная поверхность колец фосфатирована.

Коленвал изготовлен из особо прочного чугуна. Он пятиопорный, для лучшей разгрузки опор оснащен противовесами. Носок коленвала, а также хвостовик идут с резиновыми уплотнениями.уаз двигатель 409

На заводе вал прошел динамическую балансировку. Чтобы исключить перемещения его по осям, инженеры ограничили его при помощи двух шайб, которые расположены с двух сторон среднего или третьего подшипника. Упорные шайбы, в свою очередь, состоят из полушайб.

Система газораспределения

Распределительные валы в этом моторе изготовлены методом литья. Материалом послужил высокопрочный чугун. Чтобы достичь большей стойкости к износу, поверхность распределительного вала прошла специальную обработку.

Данные детали вращаются на подшипниках, которые образованы головкой цилиндров и специальными съемными крышками, изготовленными из алюминия.

Привод – цепной, двухступенчатый. Система натяжения цепи осуществляется при помощи гидронатяжителей.

Клапаны в этом моторе сделаны из специальной жаропрочной стали. 409 двигатель оборудован клапанами, которые проворачиваются во время работы. Привод осуществляется от гидротолкателей распределительных валов. Так как это двигатель 409, технические характеристики его позволяют не регулировать зазоры вследствие использования гидротолкателей. Клапанные пружины выполнены в виде двойных пружин. Эти детали унифицированы с двигателями от ВАЗ 2108. Гидротолкатели выполнены в виде цилиндрического стакана, а масло подводится из головки цилиндров.

Смазочная система

Двигатель 409 («УАЗ Патриот») оборудован комбинированной системой смазки, которая под давлением разбрызгивает масло между трущимися деталями. Система смазки состоит из масляного картера, насоса, патрубков и клапанов, масляных каналов в ГБЦ, коленвала, масляного фильтра, а также электронных датчиков давления масла.

Система охлаждения

Двигатель ЗМЗ 409 оснащен жидкостной, закрытой, принудительной системой охлаждения. Система представлена в виде водяной рубашки на блоке цилиндров, на головке цилиндров, водяного насоса, а также термостата, датчика температуры ОЖ, датчика нагрева окружающей среды.двигатель 409 технические характеристики

Двигатель ЗМЗ 409 предусматривает самый оптимальный тепловой режим в пределах 80-90 градусов. Ее поддерживает термостат. Он работает автоматически. Правильный температурный режим позволяет сделать неприхотливым в обслуживании внедорожник УАЗ. Двигатель 409-й модели обладает высокой экономичностью, а его детали – огромной износостойкостью.

Чтобы водитель бы спокоен, а двигатель ЗМЗ 409 не перегревался, инженеры вывели на приборную панель лампочку аварийного температурного режима. Индикатор сработает, если температура выйдет за пределы 104 градусов. Датчик расположен сверху в бачке радиатора. Нужно следить, чтобы мотор не перегревался, иначе потребуется ремонт 409 двигателя.

Система питания

Система питания, которую имеет двигатель 409 – инжектор. Поэтому она выполнена в виде впрыска топливной смести в трубу при помощи инжектора. Последний полностью управляется контроллером или ЭБУ. Сама система питания мотора организована из топливного бака, приводов, электрического бензонасоса, фильтров, а также топливпровода для двигателя.

Техническое обслуживание

Чтобы этот мотор исправно работал в радость своему владельцу, нужно регулярно проводить техническое обслуживание. Тогда, при выполнении этого условия двигатель будет обладать высокими качествами работы. Для этого агрегата нужно использовать только качественное топливо и смазочные материалы.409 двигатель патриот

Ухаживать и обслуживать нужно все системы мотора и автомобиля. Лишь на таких условиях мотор прослужит долго и будет работать без поломок. Нужно регулярно проверять уровни масла, охлаждающей жидкости, натяжение ремней насоса охлаждения.двигатель 409 уаз патриот

Чтобы двигатель работал надежно, обязательно нужно ухаживать за системой питания. Лишь при условии регулярного обслуживания можно добиться стабильной работы. Нужно быть уверенным, что все соединения топливопровода надежны, также нужно время от времени проводить очистку топливных форсунок.

Вопросы ремонта

Ремонт двигателю может понадобится, если пробег составляет около 300 тысяч километров. Потребность в ремонте может наступить и ранее, если автомобиль или агрегат использовались в особенно жестких условиях.двигатель 409 инжектор

Ремонт 409 двигателя нужен в случае, если падет мощность, уменьшается уровень давления масла, если мотор дымит, а расход топлива повышенный.

Для двигателя продаются запчасти, поэтому заменить изношенные детали или узлы не представляет большого труда.

Отзывы

«Патриот» УАЗ (двигатель 409 устанавливается именно на него) хорошо показывает себя в условиях отсутствия дорог. По бездорожью на этом автомобиле ездить одно удовольствие. Однако в остальном 409 двигатель отзывы имеет неоднозначные. Кто-то утверждает, что двигатель есть масло, кто-то пишет на форумах, что столкнулся с повышенным расходом топлива. Многие пишут, что на джипе УАЗ двигатель 409 непригоден для езды по асфальту. Но на других автомобилях этот мотор весьма неплохо себя показывает.

В качестве заключения

В целом 409 двигатель («Патриот») - это неплохой силовой агрегат, при том что стоимость его гораздо ниже, а рабочие параметры и технические характеристики этого мотора по крайней мере не хуже, чем у некоторых иномарок. А ведь современные иномарки-внедорожники стоят куда больших денег, чем стоит УАЗ «Патриот».

Также были проведены работы по переделке этих ДВС под газ, правда результаты таких переделок не особо обнадеживающие.

Как бы там ни было, «Патриоты» продавались и продаются на автомобильном рынке. Также можно купить и 409 двигатель отдельно. Как уже было сказано, их устанавливают не только на «Патриоты», но и на «Газели», «Соболи» и «Волги».

Итак, мы выяснили, какие имеет 406 двигатель технические характеристики, устройство, конструкцию и историю происхождения.
